Bomba de diafragma duplo modelo DMP 1 1/2" metal
Proteção contra explosão
Metall
Alumínio
*A ilustração pode diferir do produto real
Número de produto:
5242-240
Informações de produto "Bomba de diafragma duplo modelo DMP 1 1/2" metal"
Descrição:
A bomba de diafragma duplo é adequada para a indústria em grande escala e para a alimentação de sistemas, bem como para grandes caudais e viscosidades mais elevadas.
- Aplicações típicas: Transferência a partir de bidões e contentores, transferência de soluções corrosivas e produtos químicos
- Silenciador integrado até ao tamanho de modelo DMP 1"
- também disponível na versão Pure (5244-410)
Caraterísticas e benefícios
- Elevado desempenho hidráulico
- Design optimizado em termos de manutenção e fácil instalação
- Autoaspirante (mesmo quando seco)
- Absolutamente isento de óleo
- Funcionamento sem bloqueios
- Bombas à prova de explosão de acordo com a diretiva ATEX (proteção contra explosão)
| Altura de aspiração a seco (até ao máx. mWS*): | 4,5 |
|---|---|
| Bloco central (material): | Aluminium |
| Bocal de aspiração (DN) : | 40 |
| Bombas de duplo diafragma (material): | Metall |
| Cabeça de entrega (até ao máx. mWS)*: | 50 |
| Caixa (material): | Alu (Aluminium) |
| Certificação: | ATEX Richtlinie (ATEX Richtlinie 2014/34/EU) |
| Deslocamento por ciclo (em cm³): | 1340 |
| Deslocamento por câmara (em cm³): | 670 |
| Débito (até ao máx. l/min)*: | 370 |
| Entrada de ar (polegada) no interior: | 1/2" |
| Esfera da válvula (material): | NBR (Acrylnitril-Butadien-Kautschuk) |
| Ligação: | Flansch |
| Ligação de pressão (DN): | 40 |
| Membranas (material): | NBR (Acrylnitril-Butadien-Kautschuk) |
| Nível de pressão sonora (em dB(A)): | 80 |
| Pressão de ar de arranque (min. bar): | 2 |
| Pressão do ar (bar máx.): | 8 |
| Proteção contra explosão: | Ja |
| Sede da válvula (material): | Aluminium |
| Sólidos (máx. ø mm): | 7 |
| Tamanho (polegadas): | 1 1/2" |
| Temperatura do líquido bombeado (máx. °C): | 100 |
| Tipo: | DMP 1 1/2" ALB Alu/NBR |
| Vedantes (material): | NBR (Acrylnitril-Butadien-Kautschuk) |
| Viscosidade (até ao máx. mPas)*: | 30000 |
* O volume do caudal máximo é um valor determinado por meio de um banco de ensaios e medido com água a uma temperatura média de cerca de 20°C. A medição é efetuada no bocal de pressão da bomba, sem mangueira, pistola de abastecimento ou fluxímetro. O volume do caudal que pode ser alcançado em utilização é inferior e depende da aplicação individual, das propriedades do meio e da configuração da bomba. A altura manométrica máxima também depende da conceção da bomba, do motor e do meio. Os valores de viscosidade são determinados com óleo.
** Configuração de teste: Água/gasóleo médio, fluxo na direção preferencial, distância calmante de 0,2 m antes e depois do caudalímetro
Artigos acessórios
Proteção contra explosão
Metall
Alumínio

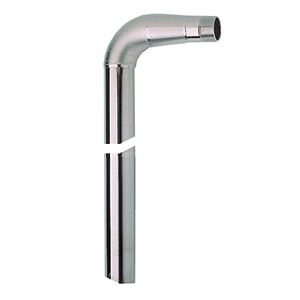

Tubo de aspiração
para alimentadores de plantas e indústria em grande escala
Descrição:
O tubo de sucção deve ser capaz de transportar ou aspirar meios altamente químicos sem que a camada exterior seja atacada, como acontece quando se mergulha uma mangueira.
Material: Aço inoxidável (1.4571)
Caraterísticas e vantagens
Diâmetro exterior do tubo 41 mm
Comprimento do tubo de 1000 a 1200 mm
Ligações: 1 " AG e 1 1/4" AG
Proteção contra explosão
Metall
Alumínio

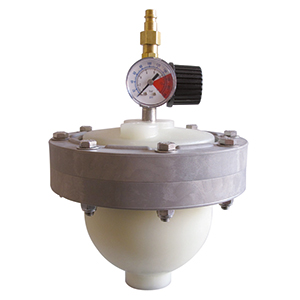

Amortecedor de pulsações PD I D
para alimentadores de plantas e indústria em grande escala
Descrição:
Os amortecedores de pulsação são contentores cheios com uma almofada de gás. Um diafragma separa a almofada de gás do fluido do sistema. Os amortecedores de pulsação armazenam e descarregam parte do volume do curso no ritmo do curso da bomba de diafragma duplo, pelo que a almofada de gás é comprimida ou descomprimida em conformidade. Isto torna o caudal pulsante da bomba quase uniforme.
Controlo de ar ajustável
Materiais: PP / PVDF / aço inoxidável
Caraterísticas e vantagens
Tipo de ligação do lado do fluido: 2" IG
Tipo de ligação do lado do ar: 1/4" AG
Pressão máxima de funcionamento 10 bar
asseguram um caudal volúmico quase uniforme, o que aumenta a precisão dos medidores de caudal
A compensação de picos de pressão (golpe de aríete) protege os acessórios instalados
Evita vibrações na tubagem que causam fadiga do material e rupturas na tubagem
Proteção contra explosão
Metall
Alumínio

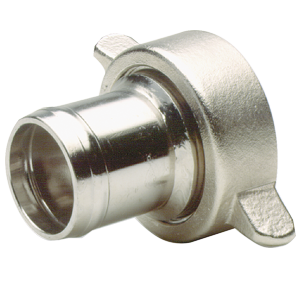

Ligação da mangueira
para alimentadores de plantas e indústria em grande escala
Descrição:
Para a ligação das mangueiras de distribuição à estação de bombagem B70V-D.
Tamanhos nominais: DN 25 / DN 32 / DN 38
Caraterísticas e vantagens
Rosca de ligação: 1 1/2"
Material em aço inoxidável
Proteção contra explosão
Metall
Alumínio
Travessia do IBC
para alimentadores de plantas e indústria em grande escala
Descrição:
A viga de elevação IBC é utilizada para remover e instalar em segurança as unidades de bombagem ou a bomba de diafragma duplo.
Adequada para bombas de tambor, bombas de cavidade progressiva B70 e bombas de diafragma
Inclui correias de transporte para veículos de elevação e ganchos de tensão para fixação ao contentor
Caraterísticas e vantagens
Compatível com todos os contentores IBC padrão
Material: aço inoxidável
Gancho de fixação: aço galvanizado
para bombas de bidões / versão B70, manga de guia com Ø 55 mm em plástico
Proteção contra explosão
Metall
Alumínio
Conjunto de amortecedores de vibrações
para alimentadores de plantas e indústria em grande escala
Descrição:
O conjunto de amortecedores de vibrações assegura o amortecimento de vibrações, choques e impactos. O conjunto é composto por 4 amortecedores de vibrações, incluindo o material de fixação.
Rosca M6 / M8 / M 12
Caraterísticas e vantagens
Rosca standard M6 / M8 / M 12 de acordo com a norma DIN 13-1
Proteção contra explosão
Metall
Alumínio

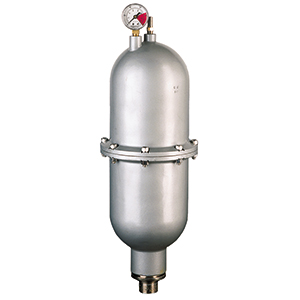

Amortecedor de pulsações PD I D
para alimentadores de plantas e indústria em grande escala
Descrição:
Os amortecedores de pulsação são contentores cheios com uma almofada de gás. Um diafragma separa a almofada de gás do fluido do sistema. Os amortecedores de pulsação armazenam e descarregam parte do volume do curso no ritmo do curso da bomba de diafragma duplo, pelo que a almofada de gás é comprimida ou descomprimida em conformidade. Isto torna o caudal pulsante da bomba quase uniforme.
Controlo de ar ajustável
Materiais: aço carbono
Caraterísticas e vantagens
Tipo de ligação do lado do fluido: 2" IG
Tipo de ligação do lado do ar: 1/4" AG
Pressão máxima de funcionamento 10 bar
asseguram um caudal volúmico quase uniforme, o que aumenta a precisão dos medidores de caudal
A compensação de picos de pressão (golpe de aríete) protege os acessórios instalados
Evita vibrações na tubagem que causam fadiga do material e rupturas na tubagem
Proteção contra explosão
Metall
Alumínio
Cabo de compensação de potencial
para alimentadores de plantas e indústria em grande escala
Descrição:
O cabo de compensação de potencial é utilizado para a ligação condutora de eletricidade entre a bomba protegida contra explosões e o contentor e tem a função de ligação à terra e de compensação de potencial.
2 m com clipe de fixação
Caraterísticas e vantagens
Função de ligação à terra e de compensação de potencial
Artigos acessórios
Proteção contra explosão
Metall
Alumínio

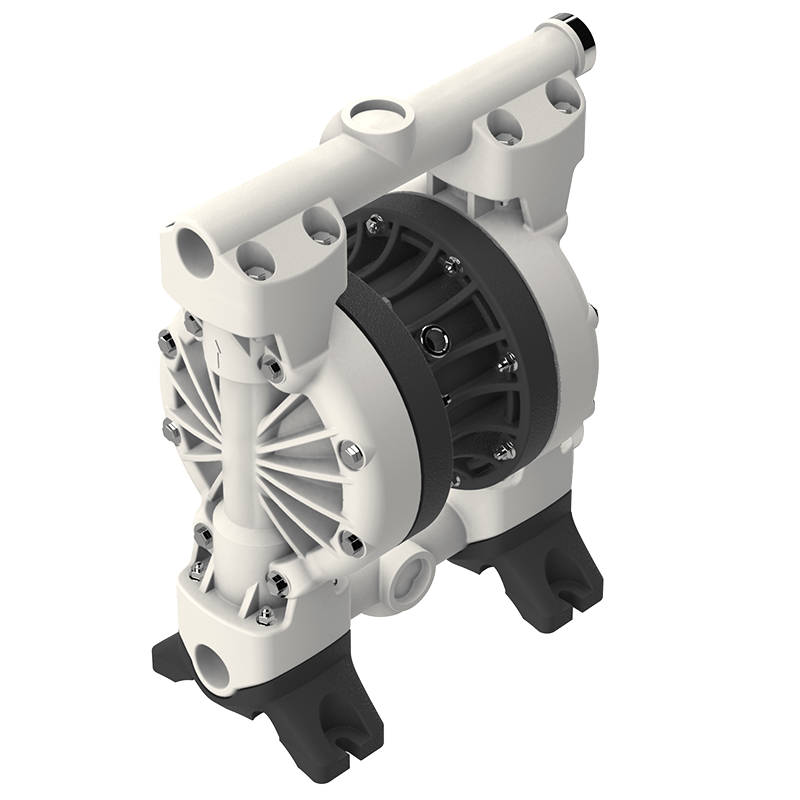

Bomba de diafragma dupla modelo DMP 1 1/2" de plástico
para alimentadores de plantas e indústria em grande escala
Descrição:
A bomba de diafragma duplo é adequada para a indústria em grande escala e para a alimentação de sistemas, bem como para grandes caudais e viscosidades mais elevadas.
Aplicações típicas: Filtro prensa, sistema de limpeza de tanques, pigmentos, corantes e resinas
Silenciador integrado até ao tamanho de modelo DMP 1"
diafragmas de TFM (PTFE) altamente resistentes (PTFE modificado)
Caraterísticas e benefícios
Elevado desempenho hidráulico
Design optimizado em termos de manutenção e fácil instalação
Autoaspirante (mesmo quando seco)
Elastómeros reforçados e membrana termoplástica
Absolutamente isento de óleo
funcionamento sem bloqueios
Proteção contra explosão
Metall
Alumínio

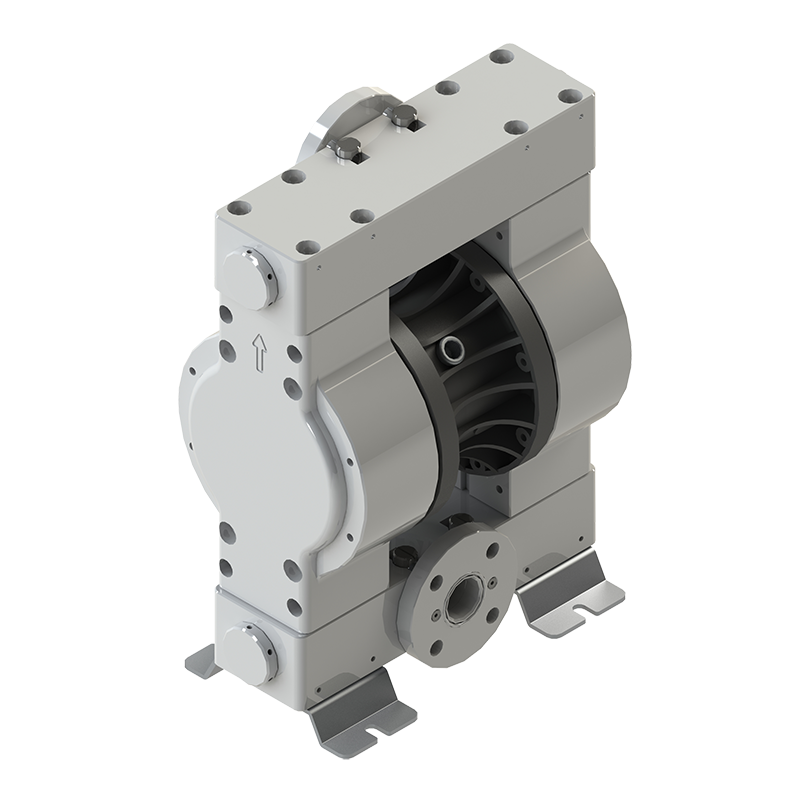

Bomba de diafragma dupla modelo DMP 1 1/2" PEE PURE
para alimentadores de plantas e indústria em grande escala
Descrição:
A bomba de duplo diafragma é adequada para os sectores alimentar e farmacêutico, bem como para grandes caudais e viscosidades mais elevadas.
Aplicações típicas: alimentos líquidos e alimentos de luxo, ingredientes farmacêuticos activos e produtos cosméticos
Material PE altamente resistente com baixo coeficiente de fricção
Compatível com a FDA
Caraterísticas e vantagens
Elevado desempenho hidráulico
Design optimizado para manutenção e fácil instalação
Autoaspiração (mesmo quando seco)
Sistema de ar sem gelo
Funcionamento sem bloqueios
Ligações seguras para alimentos
