Ontwerp membraanpomp
(1) Uitlaat
(2) Uitloopbuis
(3) Uitstroom kogelventiel
(4) Luchtklep
(5) Luchtkamer
(6) Membranen
(7) Vloeistofkamer
(8) Membraan verbindings-as
(9) Inlaat kogelventiel
(10) Inlaatpijp
(11) Inlaat
Selecteer een categorie
Werkingsprincipe membraanpomp:
De overdruk die in de kamer (A) ontstaat, sluit de zuigklep en opent de persklep zodat de vloeistof in de drukleiding komt. Tegelijkertijd vindt hetzelfde proces in omgekeerde volgorde plaats in het onderdrukgebied van kamer (B). De persklep sluit en de zuigklep opent zodat de vloeistof aan de zuigzijde naar binnen kan stromen.
Installatiemogelijkheden perslucht dubbelmembraanpomp
Zelfaanzuigend
Ligt de zuigaansluiting boven het vloeistofniveau, dan zal de pomp de vloeistof zelf aanzuigen. Als de membraanpomp droogstaat, kan deze tot 4,5 m water aanzuigen en als de zuigleiding vol is, kan een aanzuighoogte tot 9 m water worden bereikt.
Ondergedompelde toepassing
Pompen in de series 1 1/2“ en 2“ kunnen worden ondergedompeld in vloeistoffenen daar worden gebruikt, mits het pompmateriaal voldoende bestendig is en de luchtinlaat zich boven het vloeistofniveau bevindt.
Vaste of draagbare montage
De pompen kunnen of stationair of afhankelijk van de toepassing mobiel naar verschillende gebruiksplaatsen worden vervoerd om de vloeistoffen uit verschillende containers te legen.
Toestroming
Is het vloeistofniveau boven de zuigaansluiting, spreekt men van positieve voordruk. Als de maximale voordruk wordt overschreden, moet de zuigleiding worden voorzien van geschikte afsluiters
Hangende toepassing
Voor bijzondere procestoepassingen kan de pomp ook in hangende toestand geïnstalleerd worden.
Onze producten
Ons complete assortiment membraanpompen
Membraanpomp-Mengsysteem
voor mengen en pompen (explosieveilig)
Beschrijving:
Voor vloeistoffen die voor verwerking gemengd en vervolgens getransporteerd moeten worden of die ook kleine vaste stoffen bevatten, is het nieuwe membraanpomp-mengsysteem met geïntegreerde persluchtaangedreven dubbelmembraanpomp de perfecte oplossing. Het meng- en pompproces vindt plaats via een zuig- en mengbuis en een 3-wegklep. Het voorgemonteerde systeem is in een paar stappen klaar voor gebruik en ook geschikt voor explosiegevaarlijke vloeistoffen.
Mengen en pompen in één systeem geïntegreerd
Vloeistof voorbeelden: Verven en vernissen, emulsies, dispersies, suspensies, water / oliemengsels, vloeistoffen met verhoogde viscositeit en vaste deeltjes
Eigenschappen & Voordelen
snelle installatie en tijdsbesparing door eenvoudige bediening
Compacte bouwvorm
Bodemplaat biedt goede stabiliteit op het deksel van de container
eenvoudig in te brengen in de 2” opening van de container met behulp van een balancer of een binnen-hijskraan
geen ander roerwerk nodig
Kunststof
PVDF
Samengeperste lucht
Dubbelmembraanpomp DMP 3/8" kunststof
voor kleine systemen en in laboratoria
Beschrijving:
De dubbelmembraanpomp is geschikt voor het verpompen van kleine hoeveelheden, in het laboratorium en voor incidentele afvultoepassingen.
typische toepassingen: Chemische circulatie en toevoer, vloeistoffen met vaste deeltjes zoals verven en vernissen, galvano-vloeistoffen enz.
geïntegreerde geluiddemper tot in model DMP 1"
hoogbestendige TFM (PTFE) membranen (gemodificeerde PTFE)
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
versterkte elastomeren en thermoplastische membranen
absoluut olievrij
blokkeervrije werking
Kunststof
PP
Samengeperste lucht
Dubbelmembraanpomp DMP 3/8" kunststof
voor kleine systemen en in laboratoria
Beschrijving:
De dubbelmembraanpomp is geschikt voor het verpompen van kleine hoeveelheden, in het laboratorium en voor incidentele afvultoepassingen.
typische toepassingen: Chemische circulatie en toevoer, vloeistoffen met vaste deeltjes zoals verven en vernissen, galvano-vloeistoffen enz.
geïntegreerde geluiddemper tot in model DMP 1"
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
versterkte elastomeren en thermoplastische membranen
absoluut olievrij
blokkeervrije werking
Voedsel
Metaal
Roestvrij staal
Dubbelmembraanpomp DMP 2" PURE
voor de voedingsmiddelen- en farmaceutische sector
Beschrijving:
De dubbelmembraanpomp is zowel geschikt voor levensmiddelen en farmaceutische industrie als ook voor grote vloeistofhoeveelheden en hogere viscositeit.
typische toepassingen: vloeibare voedings- en genotmiddelen, farmaceutische- en cosmetische producten (voedsel veilig)
geïntegreerde geluiddemper tot in model DMP 1"
FDA-conform
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
ijsvrij luchtsysteem
blokkeervrije werking
food-grade aansluitingen
Voedsel
Kunststof
PE

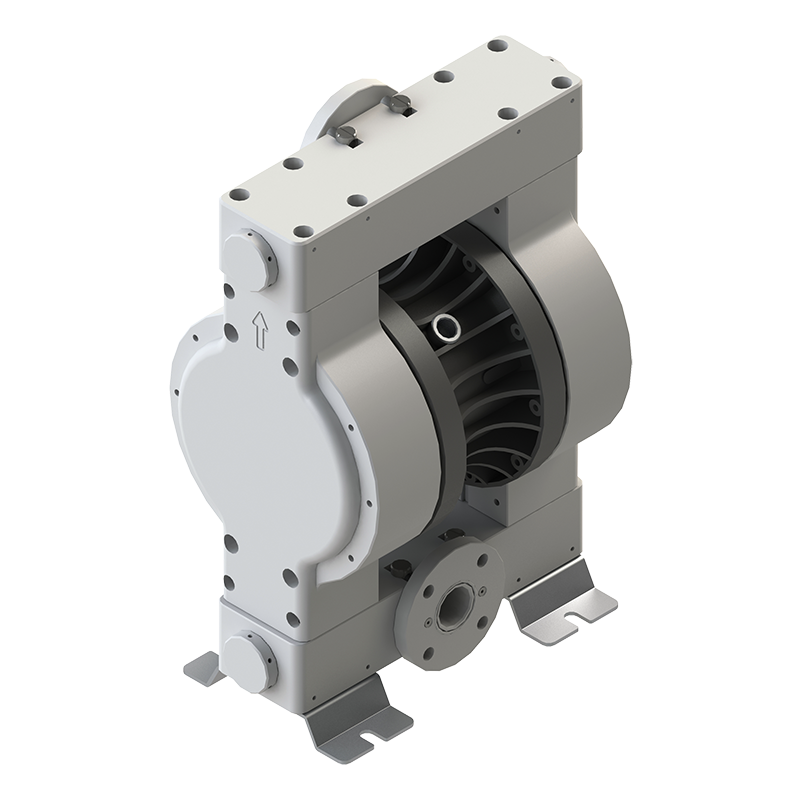

Dubbelmembraanpomp DMP 2" PEE PURE
voor de voedingsmiddelen- en farmaceutische sector
Beschrijving:
De dubbelmembraanpomp is zowel geschikt voor levensmiddelen en farmaceutische industrie als ook voor grote vloeistofhoeveelheden en hogere viscositeit.
typische toepassingen: vloeibare voedings- en genotmiddelen, farmaceutische- en cosmetische producten (voedsel veilig)
zeer resistent PE-materiaal met een lage wrijvingscoëfficiënt
FDA-conform
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
ijsvrij luchtsysteem
blokkeervrije werking
food-grade aansluitingen
Explosiebeveiliging
Metaal
Aluminium
Dubbelmembraanpomp DMP 2" metaal
voor plantenvoeders en grootschalige industrie
Beschrijving:
De dubbelmembraanpomp is zowel geschikt voor zware industrie- en installatiebouw als ook voor grote hoeveelheden en hogere viscositeit.
typische toepassingen: Overpompen uit vaten en containers, verpompen van bijtende oplossingen en chemicaliën
geïntegreerde geluiddemper tot in model DMP 1"
ook in de Pure uitvoering (5254-41) leverbaar
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
absoluut olievrij
blokkeervrije werking
Pompen explosieveilig volgens ATEX-richtlijnen (Ex-bescherming)
Explosiebeveiliging
Kunststof
PVDF
Dubbelmembraanpomp DMP 2" kunststof explosieveilig
voor plantenvoeders en grootschalige industrie
Beschrijving:
De dubbelmembraanpomp 2" PVDF is zowel geschikt voor zware industrie- en installatiebouw als ook voor grote hoeveelheden en hogere viscositeit.
typische toepassingen: Filterpersen, tankreinigingssystemen, pigmentkleurstoffen en harsen.
geïntegreerde geluiddemper tot in model DMP 1"
hoogbestendige TFM (PTFE) membranen (gemodificeerde PTFE)
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
absoluut olievrij
blokkeervrije werking
Pompen explosieveilig volgens ATEX-richtlijnen (Ex-bescherming)
Kunststof
PP
Samengeperste lucht
Dubbelmembraanpomp DMP 2" kunststof
voor plantenvoeders en grootschalige industrie
Beschrijving:
De dubbelmembraanpomp is zowel geschikt voor zware industrie- en installatiebouw als ook voor grote hoeveelheden en hogere viscositeit.
typische toepassingen: Filterpersen, tankreinigingssystemen, pigmentkleurstoffen en harsen.
geïntegreerde geluiddemper tot in model DMP 1"
hoogbestendige TFM (PTFE) membranen (gemodificeerde PTFE)
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
versterkte elastomeren en thermoplastische membranen
absoluut olievrij
blokkeervrije werking
Kunststof
PVDF
Samengeperste lucht
Dubbelmembraanpomp DMP 1/4" mini kunststof
voor kleine systemen en in laboratoria
Beschrijving:
De dubbelmembraanpomp is geschikt voor het verpompen van kleine hoeveelheden, in het laboratorium en voor incidentele afvultoepassingen.
typische toepassingen: Chemische circulatie en toevoer, vloeistoffen met vaste deeltjes zoals verven en vernissen, galvano-vloeistoffen enz.
geïntegreerde geluiddemper tot in model DMP 1"
hoogbestendige TFM (PTFE) membranen (gemodificeerde PTFE)
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
versterkte elastomeren en thermoplastische membranen
absoluut olievrij
blokkeervrije werking
Kunststof
PP
Samengeperste lucht
Dubbelmembraanpomp DMP 1/4" mini kunststof
voor kleine systemen en in laboratoria
Beschrijving:
De dubbelmembraanpomp is geschikt voor het verpompen van kleine hoeveelheden, in het laboratorium en voor incidentele afvultoepassingen.
typische toepassingen: Chemische circulatie en toevoer, vloeistoffen met vaste deeltjes zoals verven en vernissen, galvano-vloeistoffen enz.
geïntegreerde geluiddemper tot in model DMP 1"
hoogbestendige TFM (PTFE) membranen (gemodificeerde PTFE)
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
versterkte elastomeren en thermoplastische membranen
absoluut olievrij
blokkeervrije werking
Kunststof
PP
Samengeperste lucht
Dubbelmembraanpomp DMP 1/4" kunststof
voor kleine systemen en in laboratoria
Beschrijving:
De dubbelmembraanpomp is geschikt voor het verpompen van kleine hoeveelheden, in het laboratorium en voor incidentele afvultoepassingen.
typische toepassingen: Chemische circulatie en toevoer, vloeistoffen met vaste deeltjes zoals verven en vernissen, galvano-vloeistoffen enz.
geïntegreerde geluiddemper tot in model DMP 1"
hoogbestendige TFM (PTFE) membranen (gemodificeerde PTFE)
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
versterkte elastomeren en thermoplastische membranen
absoluut olievrij
blokkeervrije werking
Voedsel
Metaal
Roestvrij staal
Dubbelmembraanpomp DMP 1/2" PURE
voor de voedingsmiddelen- en farmaceutische sector
Beschrijving:
De dubbelmembraanpomp is geschikt voor voedingsmiddelen en farmaceutische toepassingen zowel als voor de vat-, IBC- en tanklediging.
typische toepassingen: vloeibare voedings- en genotmiddelen, farmaceutische- en cosmetische producten (voedsel veilig)
geïntegreerde geluiddemper tot in model DMP 1"
FDA-conform
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
ijsvrij luchtsysteem
blokkeervrije werking
food-grade aansluitingen
Kunststof
Kunststof
PE

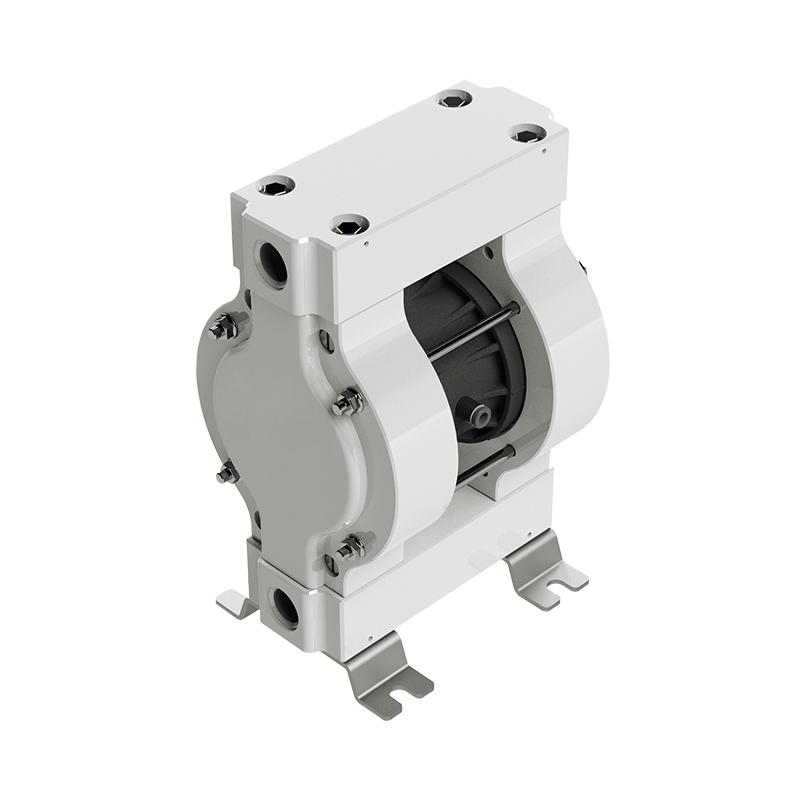

Dubbelmembraanpomp DMP 1/2" mini PET Pure
voor het legen van vaten, IBC's en tanks
Beschrijving:
De dubbelmembraanpomp is geschikt voor voedingsmiddelen en farmaceutische toepassingen zowel als voor de vat-, IBC- en tanklediging.
typische toepassingen: vloeibare voedings- en genotmiddelen, farmaceutische- en cosmetische producten (voedsel veilig)
zeer resistent PE-materiaal met een lage wrijvingscoëfficiënt
FDA-conform
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
ijsvrij luchtsysteem
blokkeervrije werking
food-grade aansluitingen
Explosiebeveiliging
Kunststof
PVDF
Dubbelmembraanpomp DMP 1/2" mini kunststof
voor het legen van vaten, IBC's en tanks
Beschrijving:
De dubbelmembraanpomp is voor industriële toepassingen zowel als voor de vat-, IBC- en tanklediging geschikt.
typische toepassingen: 2 l vaten, circulatie en aanvoer van verf, transport van chemicaliën, oplosmiddelen, zuren en vloeibare zeep.
geïntegreerde geluiddemper tot in model DMP 1"
hoogbestendige TFM (PTFE) membranen (gemodificeerde PTFE)
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
versterkte elastomeren en thermoplastische membranen
absoluut olievrij
blokkeervrije werking
Explosiebeveiliging
Metaal
Aluminium
Dubbelmembraanpomp DMP 1/2" metaal
voor het legen van vaten, IBC's en tanks
Beschrijving:
De dubbelmembraanpomp is voor industriële toepassingen zowel als voor de vat-, IBC- en tanklediging geschikt.
typische toepassingen: 2 l vaten, circulatie en aanvoer van verf, transport van chemicaliën, oplosmiddelen, zuren en vloeibare zeep.
geïntegreerde geluiddemper tot in model DMP 1"
ook in de Pure uitvoering (5224-41) leverbaar
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
absoluut olievrij
blokkeervrije werking
Pompen explosieveilig volgens ATEX-richtlijnen (Ex-bescherming)
Kunststof
PP
Samengeperste lucht
Dubbelmembraanpomp DMP 1/2" kunststof
voor het legen van vaten, IBC's en tanks
Beschrijving:
De dubbelmembraanpomp is voor industriële toepassingen zowel als voor de vat-, IBC- en tanklediging geschikt.
typische toepassingen: 2 l vaten, circulatie en aanvoer van verf, transport van chemicaliën, oplosmiddelen, zuren en vloeibare zeep.
geïntegreerde geluiddemper tot in model DMP 1"
hoogbestendige TFM (PTFE) membranen (gemodificeerde PTFE)
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
versterkte elastomeren en thermoplastische membranen
absoluut olievrij
blokkeervrije werking
Voedsel
Metaal
Roestvrij staal
Dubbelmembraanpomp DMP 1" PURE
voor de voedingsmiddelen- en farmaceutische sector
Beschrijving:
De dubbelmembraanpomp is geschikt voor voedingsmiddelen en farmaceutische toepassingen zowel als voor de vat-, IBC- en tanklediging.
typische toepassingen: vloeibare voedings- en genotmiddelen, farmaceutische- en cosmetische producten (voedsel veilig)
geïntegreerde geluiddemper tot in model DMP 1"
FDA-conform
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
ijsvrij luchtsysteem
blokkeervrije werking
food-grade aansluitingen
Voedsel
Kunststof
PE

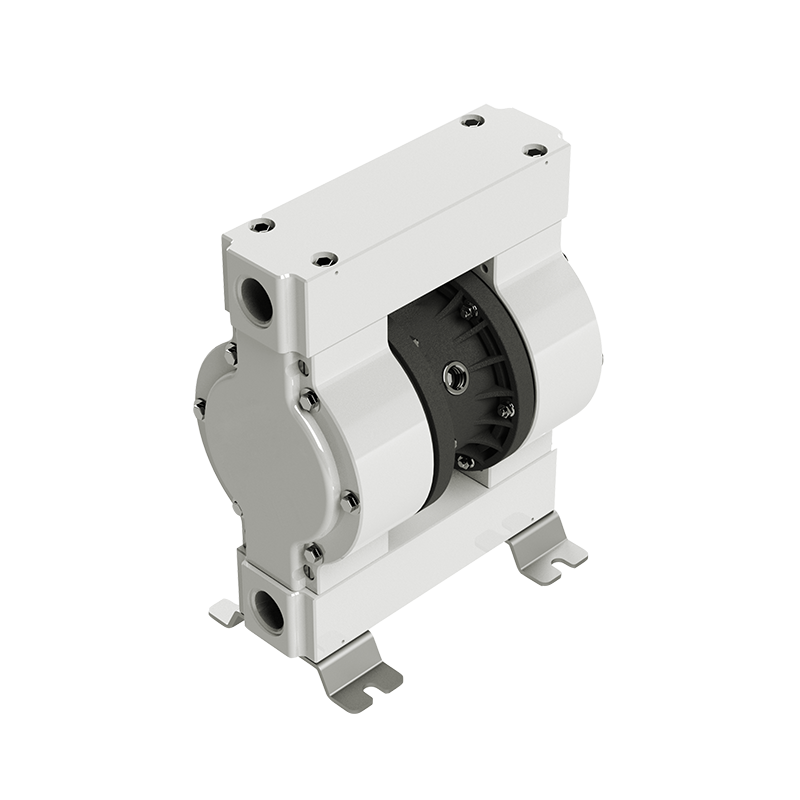

Dubbelmembraanpomp DMP 1" PEE PURE
voor de voedingsmiddelen- en farmaceutische sector
Beschrijving:
De dubbelmembraanpomp is geschikt voor voedingsmiddelen en farmaceutische toepassingen zowel als voor de vat-, IBC- en tanklediging.
typische toepassingen: vloeibare voedings- en genotmiddelen, farmaceutische- en cosmetische producten (voedsel veilig)
zeer resistent PE-materiaal met een lage wrijvingscoëfficiënt
FDA-conform
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
ijsvrij luchtsysteem
blokkeervrije werking
food-grade aansluitingen
Explosiebeveiliging
Metaal
Aluminium
Dubbelmembraanpomp DMP 1" metaal
voor het legen van vaten, IBC's en tanks
Beschrijving:
De dubbelmembraanpomp is voor industriële toepassingen zowel als voor de vat-, IBC- en tanklediging geschikt.
typische toepassingen: Overpompen uit vaten en containers, verpompen van bijtende oplossingen en chemicaliën
geïntegreerde geluiddemper tot in model DMP 1"
ook in de Pure uitvoering (5234-41) leverbaar
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
absoluut olievrij
blokkeervrije werking
Pompen explosieveilig volgens ATEX-richtlijnen (Ex-bescherming)
Explosiebeveiliging
Kunststof
PVDF
Dubbelmembraanpomp DMP 1" kunststof explosieveilig
voor industriële toepassingen en voor het legen van vaten, IBC's en tanks
Beschrijving:
De dubbelmembraanpomp 1" PVDF is voor industriële toepassingen zowel als voor de vat-, IBC- en tanklediging geschikt.
typische toepassingen: Overpompen uit vaten en containers, verpompen van bijtende oplossingen en chemicaliën
geïntegreerde geluiddemper tot in model DMP 1"
hoogbestendige TFM (PTFE) membranen (gemodificeerde PTFE)
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
absoluut olievrij
blokkeervrije werking
Pompen explosieveilig volgens ATEX-richtlijnen (Ex-bescherming)
Kunststof
PP
Samengeperste lucht
Dubbelmembraanpomp DMP 1" kunststof
voor industriële toepassingen en voor het legen van vaten, IBC's en tanks
Beschrijving:
De dubbelmembraanpomp is voor industriële toepassingen zowel als voor de vat-, IBC- en tanklediging geschikt.
typische toepassingen: Overpompen uit vaten en containers, verpompen van bijtende oplossingen en chemicaliën
geïntegreerde geluiddemper tot in model DMP 1"
hoogbestendige TFM (PTFE) membranen (gemodificeerde PTFE)
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
versterkte elastomeren en thermoplastische membranen
absoluut olievrij
blokkeervrije werking
Voedsel
Metaal
Roestvrij staal
Dubbelmembraanpomp DMP 1 1/2" PURE
voor de voedingsmiddelen- en farmaceutische sector
Beschrijving:
De dubbelmembraanpomp is zowel geschikt voor levensmiddelen en farmaceutische industrie als ook voor grote vloeistofhoeveelheden en hogere viscositeit.
typische toepassingen: vloeibare voedings- en genotmiddelen, farmaceutische- en cosmetische producten (voedsel veilig)
geïntegreerde geluiddemper tot in model DMP 1"
FDA-conform
Eigenschappen & Voordelen
hoge hydraulische prestaties en geoptimaliseerd luchtverbruik
hoogbestendige TFM (PTFE) membranen (gemodificeerde PTFE)
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
ideaal voor schuifgevoelige media
food-grade aansluitingen
Voedsel
Kunststof
PE
Dubbelmembraanpomp DMP 1 1/2" PEE PURE
voor de voedingsmiddelen- en farmaceutische sector
Beschrijving:
De dubbelmembraanpomp is zowel geschikt voor levensmiddelen en farmaceutische industrie als ook voor grote vloeistofhoeveelheden en hogere viscositeit.
typische toepassingen: vloeibare voedings- en genotmiddelen, farmaceutische- en cosmetische producten (voedsel veilig)
zeer resistent PE-materiaal met een lage wrijvingscoëfficiënt
FDA-conform
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
ijsvrij luchtsysteem
blokkeervrije werking
food-grade aansluitingen
Explosiebeveiliging
Metaal
Aluminium
Dubbelmembraanpomp DMP 1 1/2" metaal
voor plantenvoeders en grootschalige industrie
Beschrijving:
De dubbelmembraanpomp is zowel geschikt voor zware industrie- en installatiebouw als ook voor grote hoeveelheden en hogere viscositeit.
typische toepassingen: Overpompen uit vaten en containers, verpompen van bijtende oplossingen en chemicaliën
geïntegreerde geluiddemper tot in model DMP 1"
ook in de Pure uitvoering (5244-41) leverbaar
Eigenschappen & Voordelen
hoge hydraulische prestaties
onderhoudsvriendelijke constructie en gemakkelijke installatie
zelfaanzuigend (ook in droge toestand)
absoluut olievrij
blokkeervrije werking
Pompen explosieveilig volgens ATEX-richtlijnen (Ex-bescherming)
Uw contactpersoon
Lutz Pompen Nederland B.V.
Heeft u vragen over onze producten stuur een e-mail of neem contact met ons op.
Ons team in Ridderkerk staat voor u klaar.
+31 180 49 75 11
info@lutzpompen.nl
